J841X電磁液氣動隔膜排泥閥
更新：2018-05-25 14:14:13??????點擊：
- 品牌：???瑞奇閥門
- 型號：???J841X
-
產品介紹

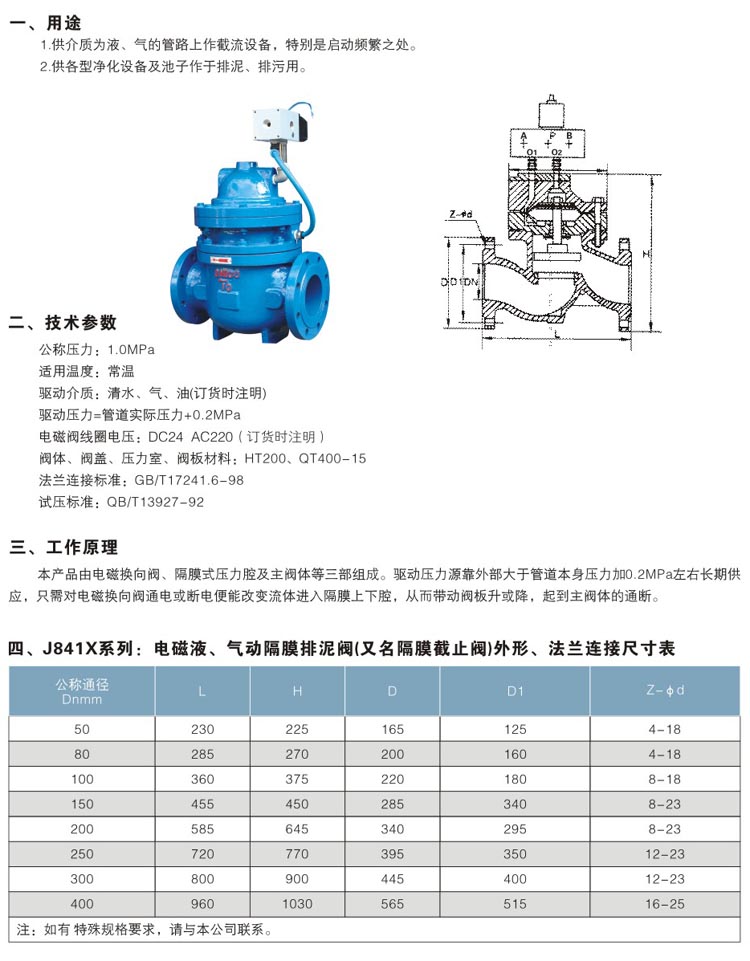

J841X電磁液氣動隔膜排泥閥
J841X系列電磁液（氣）動隔膜排泥閥
一 用途
1． 供介質為液，氣的管路上作節(jié)流設備，特別是氣動頻繁之處。
2． 供各型精華設備及池子作于排泥，排污用
二 技術參數
公稱壓力：1.0MPa
適用溫度：常溫
驅動介質：清水，氣（訂貨時注明）
驅動壓力=管道世界壓力+0.2MPa
電磁閥線圈電壓：DC24V AC220V（訂貨時注明）
閥體，閥蓋，壓力室，閥板材料：HT200，QT400-15
法蘭連接標準：GB/T17241.3-98
試壓標準：QB/T13927-92
三 工作原理
J841X系列電磁液（氣）動隔膜排泥閥由電磁換向閥，隔膜式壓力腔及主閥體等三部分組成。驅動壓力源靠外部大于管道壓力加0.2MPa左右長期供應，只需對電磁換向閥通電或斷電便能改變流體進入隔膜上下腔，從而帶動閘板升或降，氣到主閥體的通斷
四 外形尺寸，法蘭連接尺寸表
|
稱通徑DN（mm）
|
L （mm） |
B
（mm） |
H
（mm） |
D （mm）
|
D1 （mm）
|
Z－Фa
|
|||
|
PN1.0
|
PN1.6
|
PN1.0
|
PN1.6
|
PN1.0
|
PN1.6
|
||||
|
50
|
230
|
160
|
225
|
165
|
165
|
125
|
125
|
4-18
|
4-18
|
|
80
|
285
|
195
|
270
|
200
|
200
|
160
|
160
|
4-18
|
4-18
|
|
100
|
360
|
280
|
375
|
220
|
220
|
180
|
180
|
8-18
|
8-18
|
|
150
|
455
|
355
|
450
|
285
|
285
|
240
|
240
|
8-23
|
8-23
|
|
200
|
585
|
400
|
645
|
340
|
340
|
295
|
295
|
8-23
|
12-23
|
|
250
|
720
|
490
|
770
|
395
|
405
|
350
|
355
|
12-23
|
12-25
|
|
300
|
800
|
545
|
900
|
445
|
460
|
400
|
410
|
12-23
|
12-25
|
|
400
|
960
|
655
|
1023
|
565
|
580
|
515
|
525
|
16-23
|
16-30
|
