伸縮蝶閥

更新:2018-05-19 10:55:10??????點擊:
  • 品牌:???瑞奇閥門
  • 型號:???SD341X-10/6
  • 在線訂購
  • 掃描對應二維碼進一步了解伸縮蝶閥產品
產品介紹
【產品用途】
SD341X-6、SD341X-10 型法蘭式伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能,使用于溫度在425℃以下,公稱壓力在1.6MPa以下的石油,化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。

【產品特點】
1、結構獨特,設計靈活,重量輕,省力,啟閉迅速
2、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能,海能為維修閥門安裝更換提供方便
3、密封部位可調節更換,密封性能可靠

安裝注意事項:

  1. 伸縮蝶閥安裝前必須平放,切勿隨意磕碰,運行時嚴禁將支架卸掉。
  2. 伸縮蝶閥出廠時結構長度為最小長度,安裝時,拉至安裝長度(即設計長度)。
  3. 當管道間長度超過伸縮閥安裝長度時,請調整管道間隔,切勿強行拉伸縮蝶閥,以免損壞蝶閥。
  4. 伸縮蝶閥可在任意安裝,做溫度補償用時,在管道安裝完成后,需沿管道軸線方向兩端加支架,防止伸縮閥伸縮管拉出。
【性能參數】
型號
SD341X-6
SD341X-6Q
SD341X-10
SD341X-10Q
工作壓力(MPa)
0.6
1.0
適用溫度(℃)
≤120
依各種不同膠種而定
≤120
適用介質
水、污水、油品、空氣等
依各種不同膠種而定
水、污水、油品、空氣等
材料
閥體
灰鑄鐵
灰鑄鐵
球墨鑄鐵
蝶板
球墨鑄鐵(表面處理)
球墨鑄鐵、不銹鋼
球墨鑄鐵
閥桿
2Cr13
不銹鋼、碳素鋼
鉻不銹鋼

SDtd943H/F/X-6/10/16系列主要外形和連接尺寸

公稱通徑 外形尺寸(參考值) 法蘭尺寸和螺栓孔尺寸(標準值) 電動裝置型號
H H1 設計最大長度 設計最小長度 設計長度 A B 0.6MPa 1.0MPa 1.6MPa
毫米 英寸 D D1 D2 n-d D D1 D2 n-d D D1 D2 n-d
50 2 80 440 164 138 151 250 255 140 110 88 4-14 165 125 99 4-18 165 125 99 4-18 QB10-1
65 2 1/2 95 445 190 154 172 250 255 160 130 108 4-14 185 145 118 4-18 185 145 118 4-18 QB10-1
80 3 98 476 195 163 177 250 255 190 150 124 4-18 200 160 132 8-18 200 160 132 8-18 QB10-1
100 4 114 504 227 184 206 250 255 210 170 144 4-18 220 180 156 8-18 220 180 156 8-18 QB10-1
125 5 128 550 254 201 215 250 255 240 200 174 8-18 250 210 184 8-18 250 210 184 8-18 QB20-1
150 6 139 652 240 195 225 300 315 265 225 199 8-18 285 240 211 8-22 285 240 211 8-22 QB20-1
200 8 174 732 265 215 245 300 315 320 280 254 8-18 340 295 266 8-22 340 295 266 12-22 QB60-1
250 10 215 823 295 235 265 300 315 375 335 309 12-18 395 350 319 12-22 405 355 319 12-26 QB60-1
300 12 245 877 308 254 282 300 315 440 395 363 12-22 445 400 370 12-22 460 410 370 12-26 QB120-1
350 14 270 932 325 271 300 300 315 490 445 413 12-22 505 460 429 16-22 520 470 429 16-26 QB120-1
400 16 305 1047 345 283 314 300 315 540 495 463 16-22 565 515 480 16-26 580 525 480 16-30 QB250-1
450 18 325 1092 370 314 340 575 615 595 550 518 16-22 615 565 530 20-26 640 585 548 20-30 QB250-1

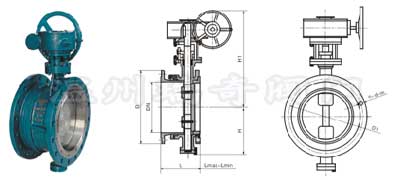

【結構圖片】
